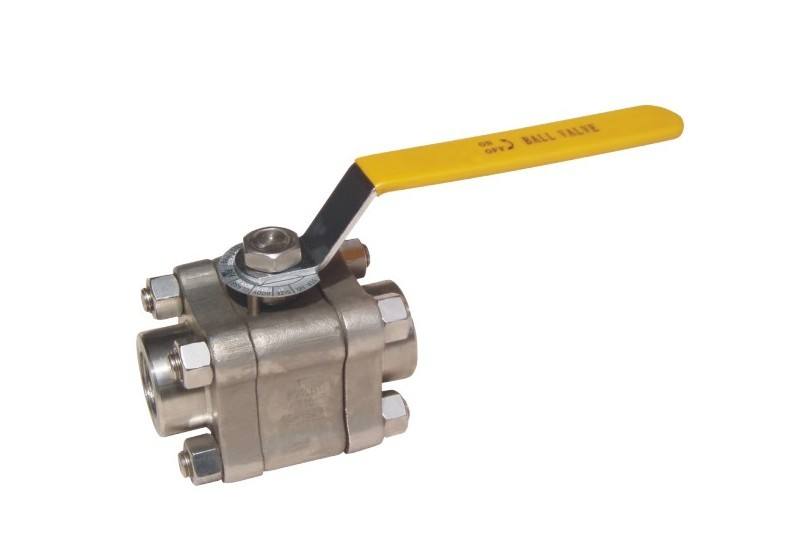

點擊放大Q61F/Q11F鍛鋼球閥圖片

Q61F/Q11F鍛鋼球閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q61F/Q11F鍛鋼球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述Q61F/Q11F鍛鋼球閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • Q61F/Q11F鍛鋼球閥產品介紹
    Q61F/Q11F鍛鋼球閥原理作用：

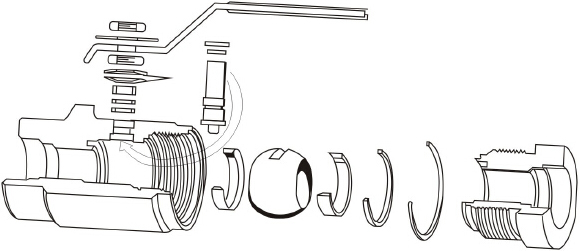

           Q61F/Q11F鍛鋼球閥有兩種形式。一種是兩片式結構，中部螺紋連接，以RPTFE或PEEK密封；另一種是三片式結構，中部用螺栓連接。根據所選的閥座與墊片/填料的材料不同，適應不同的工作溫度和介質。本資料以三片式為說明，如需要兩片式結構資料，敬請致電我司。
    Q61F/Q11F鍛鋼球閥性能特點：
    Q61F/Q11F鍛鋼球閥具有防閥桿吹出結構、防靜電結構、防火結構。

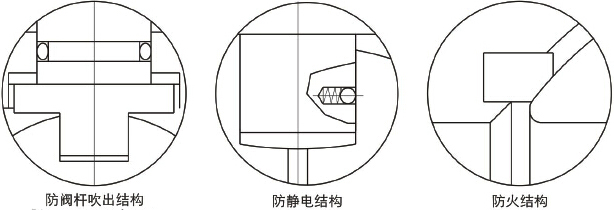

    Q61F/Q11F鍛鋼球閥性能特點圖
    Q61F/Q11F鍛鋼球閥技術參數：
    NPS Cv系數
    全徑 縮徑
    1/4" 8
    3/8" 8
    1/2" 12 8
    3/4" 33 12
    1" 48 33
    1-1/4" 83 48
    1-1/2" 120 83
    2" 250 120
    Q61F/Q11F鍛鋼球閥部件材質：

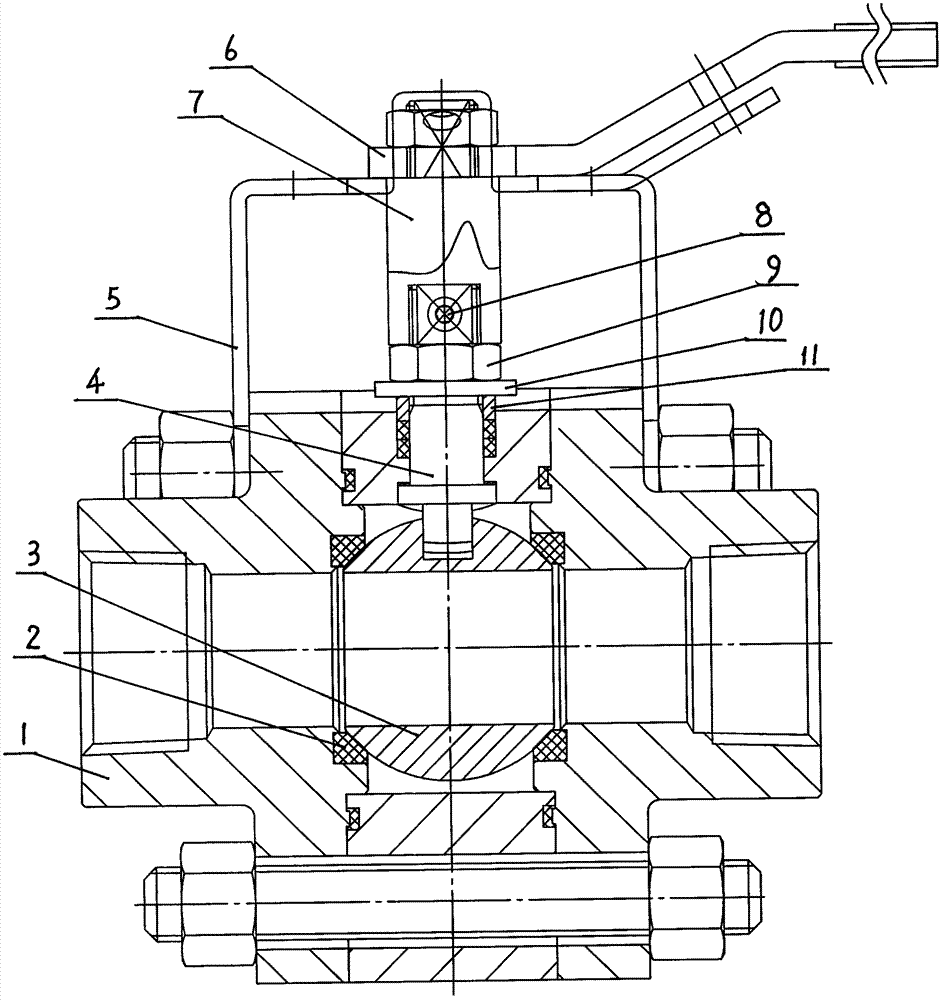

    Q61F/Q11F鍛鋼球閥結構圖
    零件名稱 材質屬性
    閥體 A105 A304
    密封圈 APTFE & PEEK
    球體 F6 F304
    閥桿 410 304
    O型圈 VITON
    墊片 PTFE
    螺栓 B7 B8
    螺母 2H 8
    薄型螺母 8
    Q61F/Q11F鍛鋼球閥外形尺寸：

    規格 全徑 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
    結構長度 L1 92 92 92 111 127 140 152 178
    中心至手柄 B 108 108 108 146 178 178 200 200
    中心高度 H 51 51 51 108 81 85 105 105
    流道孔徑 d CL800 6 9 13 18 23 28 35 49
    CL1500 6 9 13 19 25 32 38 49
    重量 2.5 2.4 2.3 3.4 5.4 6.4 11 13
    2.5 2.4 2.5 3.7 5.8 6.8 11.5 13.7
