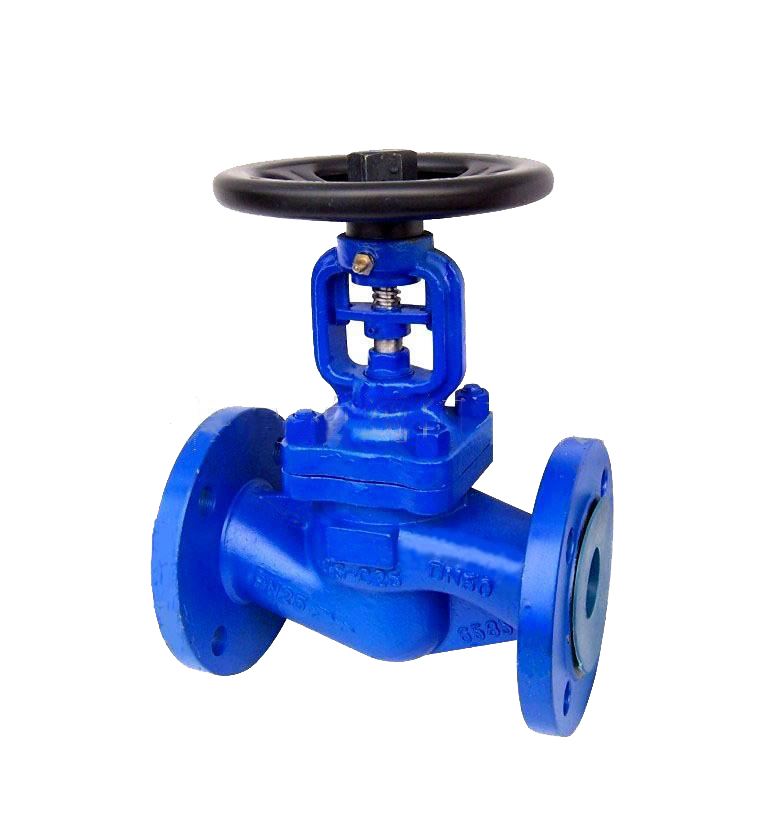

- 波紋管截止閥產品介紹
| WJ41H波紋管截止閥原理作用： |
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。
WJ41H波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿，另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。較適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
| WJ41H波紋管截止閥性能特點： |
②閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長；
③雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
④閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
⑤人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。
| WJ41H波紋管截止閥技術參數： |
| 設計標準 | DIN3356 |
| 結構長度 | DIN3202 |
| 連接法蘭 | DIN2543-2545 |
| 試驗和檢驗 | DIN3230 |
| 公稱壓力(MPa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度(℃) | 適用介質 |
| 1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
| 波紋管截止閥WJ41H部件材質： |
| 名稱 | 材質 |
| 閥體 | GS-C25、CF8、CF3 |
| 閥瓣 | 2CR13、F304、F316 |
| 軸銷 | F304、F316 |
| 波紋管組件 | F304、F316L |
| 閥蓋 | GS-C25、CF8、CF3 |
| 填料 | 柔性石墨、PTFE |
| 壓套 | 25#、F304、F316 |
| 定位片 | 25#、F304、F316 |
| 閥桿螺母 | 銅合金ZQA19-4 |
| 手輪 | 碳鋼 |
| 并帽 | 25# |
| 油杯 | 黃銅 |
| 六角螺母 | ASTMA193 2H、A193-8、A193-8M |
| 雙頭螺栓 | ASTMA193 B7、A193-B8、A193-B8M |
| 墊片 | 柔性石墨+不銹鋼、PTFE |
| 閥桿 | 2Cr13、F304、F316 |

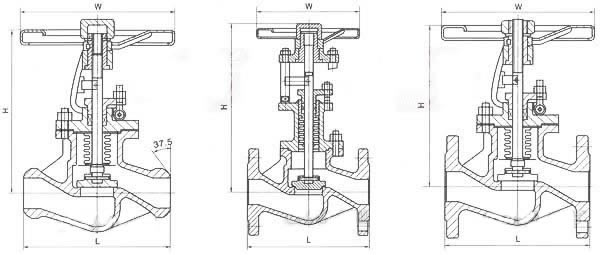

| WJ41H波紋管截止閥外形尺寸： |
| 壓力 | PN16 | |||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量 | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
| 行程 | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
